Architecture réseau d'entreprise répartie sur 4 sites internationaux — conçue et configurée intégralement sous Cisco Packet Tracer. Routage statique, VLANs, DHCP sur Switch L3, redondance WiFi, DNS et serveur Web.

Cisco Packet Tracer Routes statiques VLANs DHCP L3 DNS · Web Solo

Topologie globale

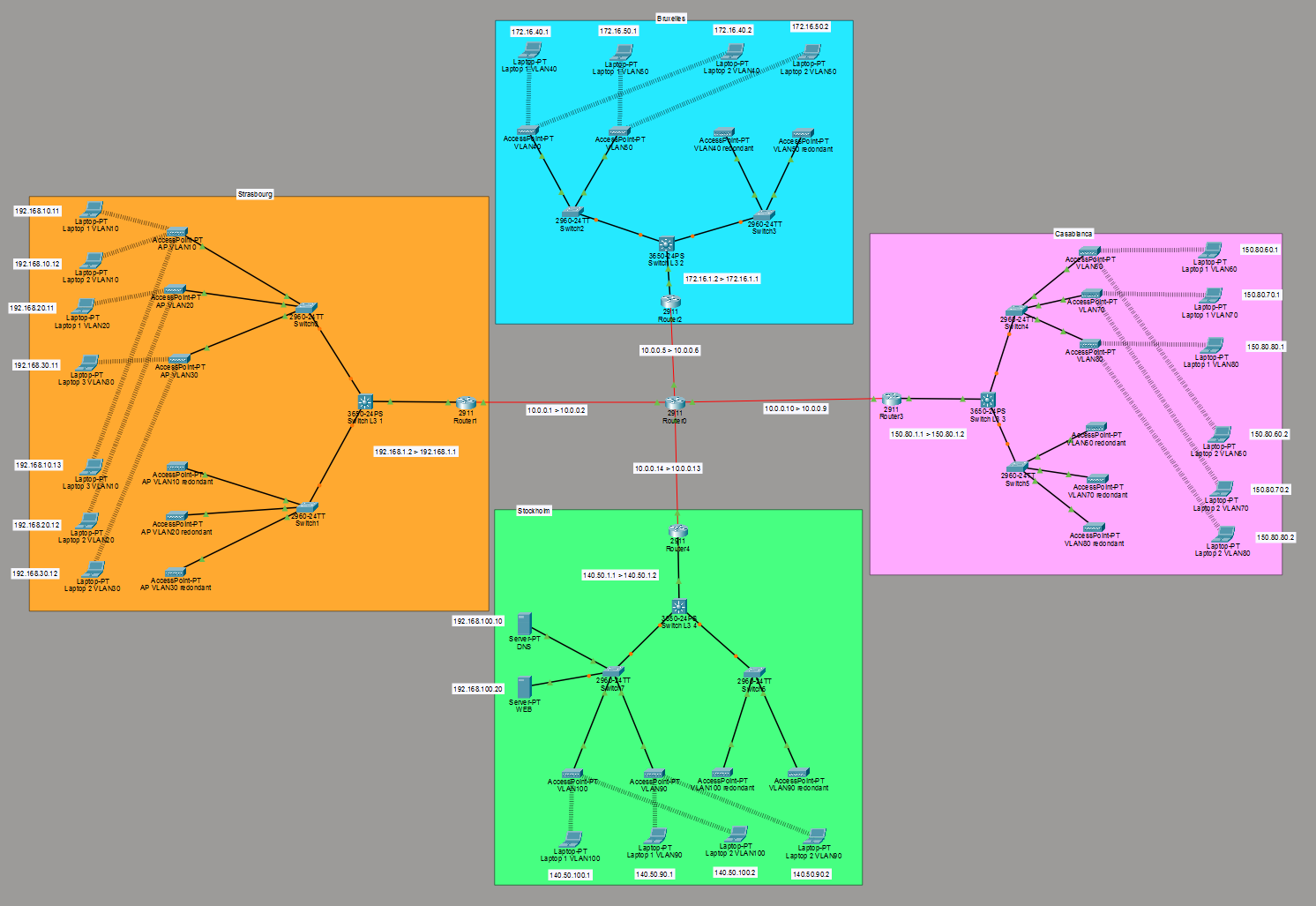

Topologie réseau Cisco Packet Tracer
Strasbourg — Siège social
Bruxelles — Gestion financière
Casablanca — Centre opérationnel
Stockholm — Serveurs & R&D

Les 4 sites

VLANsVLAN10 · VLAN20 · VLAN30
Adressage192.168.10.x / 20.x / 30.x
Switch L33650-24PS (Switch L3 1)
Switch L22960-24TT (Switch1)
WiFi3 AP + 3 AP redondants
WAN192.168.1.2 → 192.168.1.1
RouteurRouter1 → Router0 (10.0.0.1 → 10.0.0.2)
VLANsVLAN40 · VLAN50
Adressage172.16.40.x / 50.x
Switch L33650-24PS (Switch L3 2)
Switch L22960-24TT (Switch2 · Switch3)
WiFi2 AP + 2 AP redondants
WAN172.16.1.2 → 172.16.1.1
RouteurRouter2 → Router0 (10.0.0.5 → 10.0.0.6)
VLANsVLAN60 · VLAN70 · VLAN80
Adressage150.80.60.x / 70.x / 80.x
Switch L33650-24PS (Switch L3 3)
Switch L22960-24TT (Switch4 · Switch5)
WiFi3 AP + 3 AP redondants
WAN150.80.1.1 → 150.80.1.2
RouteurRouter3 → Router0 (10.0.0.9 → 10.0.0.10)
VLANsVLAN90 · VLAN100
Adressage140.50.90.x / 100.x
Switch L33650-24PS (Switch L3 4)
Switch L22960-24TT (Switch6 · Switch7)
Serveur DNS192.168.100.10
Serveur Web192.168.100.20
WAN140.50.1.1 → 140.50.1.2
RouteurRouter4 → Router0 (10.0.0.13 → 10.0.0.14)

Architecture technique

Routage statique

Routes statiques configurées sur chaque routeur de site vers Router0 (hub central). Interconnexion WAN via sous-réseaux 10.0.0.x dédiés entre chaque site et le routeur central.

VLANs & Segmentation

10 VLANs répartis sur les 4 sites (VLAN10 à VLAN100). Chaque VLAN correspond à un segment réseau isolé avec son propre adressage IP. Routage inter-VLAN assuré par les switchs L3 (3650-24PS).

DHCP sur Switch L3

Le service DHCP est configuré directement sur les switchs Layer 3 (3650-24PS) de chaque site. Chaque VLAN dispose de son propre pool DHCP, distribuant automatiquement les adresses IP aux hôtes.

DNS & Serveur Web

Serveur DNS (192.168.100.10) et serveur Web (192.168.100.20) hébergés sur le site de Stockholm. Accessibles depuis tous les sites via le routage inter-sites configuré.

Redondance WiFi

Chaque point d'accès WiFi est doublé par un AP redondant sur tous les sites. En cas de défaillance d'un AP, la connectivité sans fil est maintenue via l'AP de secours sur le même VLAN.

Interconnexion WAN

Architecture hub-and-spoke avec Router0 comme nœud central. 4 liaisons WAN dédiées : 10.0.0.1↔2 (Strasbourg), 10.0.0.5↔6 (Bruxelles), 10.0.0.9↔10 (Casablanca), 10.0.0.13↔14 (Stockholm).

Plan d'adressage IP

Site VLAN Réseau Plage DHCP Passerelle
Strasbourg VLAN10 192.168.10.0/24 192.168.10.11 – .12 192.168.10.1
VLAN20 192.168.20.0/24 192.168.20.11 – .12 192.168.20.1
VLAN30 192.168.30.0/24 192.168.30.11 – .12 192.168.30.1
Bruxelles VLAN40 172.16.40.0/24 172.16.40.1 – .2 172.16.40.1
VLAN50 172.16.50.0/24 172.16.50.1 – .2 172.16.50.1
Casablanca VLAN60 150.80.60.0/24 150.80.60.1 – .2 150.80.60.1
VLAN70 150.80.70.0/24 150.80.70.1 – .2 150.80.70.1
VLAN80 150.80.80.0/24 150.80.80.1 – .2 150.80.80.1
Stockholm VLAN90 140.50.90.0/24 140.50.90.1 – .2 140.50.90.1
VLAN100 140.50.100.0/24 140.50.100.1 – .2 140.50.100.1
Stockholm Servers 192.168.100.0/24 DNS .10 · Web .20 192.168.100.1

Captures d'écran

À venir

Ce que j'ai appris

Conception d'une architecture réseau multi-sites from scratch
Configuration du DHCP directement sur un switch Layer 3
Routage inter-VLAN via switch L3 (3650-24PS)
Mise en place de routes statiques entre 5 routeurs
Segmentation réseau avec 10 VLANs sur 4 sites
Déploiement d'un serveur DNS et d'un serveur Web
Redondance WiFi avec points d'accès de secours
Plan d'adressage IP cohérent sur plusieurs classes
